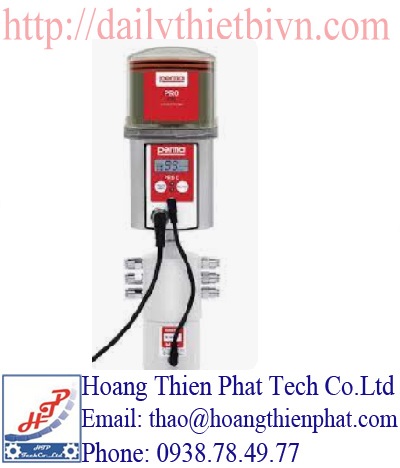

Hệ thống bôi trơn đa điểm Perma PRO-C MP-6 Basic System (Art. No. 106922)

Dưới đây là thông số kỹ thuật, nguyên lý hoạt động, ứng dụng & vận hành của Perma PRO-C MP-6 Basic System

(Part-No. 106922, kèm Cable PRO C M12 5m, gồm Parts 106903 / 106939 / 106940),

tổng hợp từ tài liệu chính hãng của Perma / Perma-tec:

Giới thiệu & chức năng chính

Perma PRO-C MP-6 Basic System (Art. No. 106922) là hệ thống bôi trơn đa điểm (multi-point lubrication system) dùng điện (external powered) kết hợp với bộ phân phối MP-6.

Hệ thống này có thể cung cấp mỡ (grease) từ 2 đến 6 điểm bôi trơn đồng thời, với áp lực lên đến 25 bar (≈360 psi).

Có vòi kết nối M12 dài 5 m (cáp PRO C M12 5m) để cấp nguồn hoặc điều khiển từ PLC / máy.

Hệ thống bao gồm các phần phụ kiện: bộ phân phối MP-6 (Part No. 106939), dây kết nối ngắn (Part No. 106940) và bộ drive / module PRO C (Part No. 106903).

Thông số kỹ thuật

Thông số Giá trị / Phạm vi
Loại drive Electromechanical, external power (15 – 30 V)
Thể tích bình chứa (LC units) 250 cm³ hoặc 500 cm³
Thời gian xả (discharge period) 1 ngày đến 24 tháng
Áp suất tạo ra (Pressure build-up) Tối đa 25 bar (≈ 360 psi)
Nhiệt độ vận hành –20 °C đến +60 °C
Số điểm bôi trơn Từ 1 đến 6 outlets
Chiều dài ống tối đa mỗi outlet 5.00 m
Loại mỡ tương thích Grease lên đến NLGI 2
Vỏ / thân Kim loại + nhựa trong (metal / transparent plastic)
Cấu hình vận hành Có thể cấu hình theo chế độ TIME hoặc IMPULSE (tương thích điều khiển từ PLC)

Nguyên lý hoạt động

Hệ thống sử dụng module PRO-C để điều khiển quá trình bôi trơn theo lịch (thời gian) hoặc theo tín hiệu xung (impulse).

Module PRO-C sẽ bật motor / drive để ép mỡ từ bình chứa (LC unit) vào bộ phân phối MP-6. MP-6 sau đó phân phối đều mỡ đến các điểm bôi trơn (1–6 outlets), mà không bị mất áp trong quá trình phân phối (direct dispensing).

Khi có tín hiệu kiểu impulse, PRO-C có thể kích hoạt xả mỡ ngay lập tức theo lệnh từ PLC hoặc hệ điều khiển máy.

Hệ thống MP-6 có khả năng “tăng áp” lên đến 25 bar để đảm bảo mỡ có thể đẩy qua đường ống dài hoặc điểm bôi trơn xa.

Bằng cách sử dụng ống mềm chịu áp (PA, Heavy Duty hose hoặc VA-FLEX) và chiều dài ≤ 5 m mỗi outlet, hệ thống đảm bảo lượng mỡ chính xác đến điểm bôi trơn.

Ứng dụng

Hệ thống Perma PRO-C MP-6 dùng trong các tình huống cần bôi trơn tự động nhiều điểm, ví dụ:

Vòng bi con lăn (roller bearings) và gối trượt (sliding bearings)

Trượt tuyến tính (linear guides)

Bánh răng mở (open gears)

Trục chính (spindles), phớt trục (shaft seals) trên motor, máy bơm, quạt

Nhiều ngành: sản xuất giấy, thép, khai mỏ, nhà máy nhiệt điện, xử lý nước, ngành ô tô etc.

Vận hành & lưu ý khi sử dụng / lắp đặt

Hệ thống phải được lắp đặt theo tư thế thẳng đứng cho module PRO-C / MP-6.

Ống dẫn mỡ nên dùng loại linh hoạt chịu áp ≥ 25 bar.

Chiều dài ống mỗi outlet không vượt quá 5 m (tùy nhiệt độ, loại ống & mỡ) để tránh mất áp.

Trước khi lắp, điểm bôi trơn & ống dẫn cần được làm sạch và mỡ tương thích (giống loại mỡ dùng trong LC unit) để đảm bảo mỡ chảy đều.

Khi cấu hình, có thể thiết lập điểm bôi trơn (outlet), thời gian xả, hiển thị LED / màn hình để người vận hành theo dõi.

Hệ thống có chức năng xả purge (discharge thêm) khi cần (giúp làm sạch chặn ống) bằng cách giữ cả hai nút cùng lúc trong ít nhất 4 giây.

Trước khi chạy hệ thống lần đầu, nên thử áp (pressure test) để kiểm tra áp lực cao nhất không vượt quá 25 bar.
