MOOG G761-3033B là gì?

MOOG G761-3033B là dòng Electro-Hydraulic Servo Valve – van servo điện-thủy lực, được sử dụng để điều khiển chính xác lưu lượng dầu thủy lực đến cơ cấu chấp hành.

Khác với van điện từ thủy lực thông thường chỉ thực hiện đóng/mở hoặc chuyển trạng thái, servo valve được sử dụng trong những hệ thống cần điều khiển liên tục và chính xác vị trí, tốc độ hoặc lực.

Dòng MOOG G761/761 sử dụng thiết kế servo valve 2 tầng với tầng pilot dạng nozzle-flapper và cơ cấu mechanical feedback, giúp đạt độ phân giải cao, hysteresis thấp và đáp ứng động nhanh.

Với những hệ thống công nghiệp hoạt động liên tục như nhà máy thép, dây chuyền cán, máy công nghiệp, sản xuất giấy và các hệ thống điều khiển thủy lực chính xác, servo valve là một trong những linh kiện quan trọng trong vòng điều khiển.

---

2. Thông số MOOG G761-3033B S63J0GA4VPL

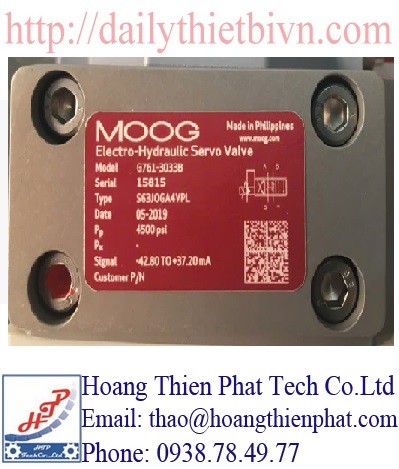

Theo hình ảnh thực tế của sản phẩm, van có các thông tin:

Theo catalogue dòng G761, cấu hình S63 thuộc cấu hình lưu lượng danh định 63 L/min; dòng G761 có các cấu hình lưu lượng từ 0,5 đến 75 L/min tùy model. Áp suất tối đa của cấu hình thân nhôm là 315 bar / 4.500 psi.

Lưu ý: Khi thay thế một servo valve trong hệ thống hiện hữu, không nên chỉ dựa vào tên G761. Cần đối chiếu đầy đủ Type Code, lưu lượng, áp suất, spool configuration, tín hiệu điều khiển, seal và sơ đồ hydraulic để tránh chọn sai cấu hình.

---

3. Ứng dụng MOOG G761-3033B trong hệ thống tracking băng tải thép

Đây là nhóm từ khóa mình nghĩ nên đánh mạnh trong bài của bạn, vì khách hàng nhà máy thép có thể không tìm bằng “G761-3033B” mà tìm theo ứng dụng.

Trong hệ thống steel strip tracking / strip steering, vật liệu thép dạng cuộn hoặc dạng strip phải được giữ đúng vị trí khi chạy qua dây chuyền.

Servo valve có thể được sử dụng trong mạch điều khiển hydraulic actuator để điều chỉnh chuyển động của cơ cấu steering/tracking.

Ví dụ nguyên lý:

Sensor → Controller → Servo Amplifier → MOOG Servo Valve → Hydraulic Cylinder → Tracking/Steering Mechanism

Khi cảm biến phát hiện strip bị lệch khỏi vị trí trung tâm, bộ điều khiển tạo tín hiệu tương ứng đến servo valve. Servo valve điều chỉnh lưu lượng dầu đến hydraulic cylinder, từ đó tạo chuyển động hiệu chỉnh cho cơ cấu tracking.

Đây là lý do các servo valve có độ phân giải cao, hysteresis thấp và đáp ứng nhanh được sử dụng trong những hệ thống yêu cầu điều khiển thủy lực chính xác.

Các từ khóa nên chèn tự nhiên:

van servo tracking băng tải thép
van servo hệ thống tracking thép
van thủy lực điều khiển strip
van servo steel strip tracking
hydraulic strip steering servo valve
servo valve cho nhà máy thép

---

4. Ứng dụng trong nhà máy cán thép

Ngoài hệ thống tracking/steering, công nghệ servo-hydraulic của MOOG còn được ứng dụng trong các hệ thống điều khiển của steel mill.

Một ví dụ được MOOG công bố là hệ thống điều khiển điện-thủy lực cho Skin Pass Mill, trong đó servo valve được sử dụng để điều khiển các hydraulic cylinders của dây chuyền cán. Hệ thống thực hiện điều khiển vị trí và lực của roll trong quá trình xử lý thép.

Các ứng dụng có thể gặp trong ngành thép gồm:

• Steel strip tracking
• Strip steering
• Hydraulic cylinder positioning
• AGC – Automatic Gauge Control
• HGC – Hydraulic Gap Control
• Roll bending control
• Skin pass mill
• Hot rolling mill
• Cold rolling mill
• Coiler/uncoiler hydraulic control
• Steel processing line

Các tài liệu ngành cũng ghi nhận servo valve MOOG trong các ứng dụng cán thép như AGC, AFC, roll bending và điều khiển hydraulic cylinder.

---

5. Vì sao servo valve quan trọng trong hệ thống hydraulic tracking?

Trong hệ thống tracking, việc điều chỉnh vị trí thường không thể chỉ thực hiện bằng van ON/OFF.

Nếu cơ cấu điều chỉnh quá nhanh hoặc quá chậm, strip có thể bị:

• lệch khỏi đường chạy;
• dao động qua lại;
• tạo ứng suất không mong muốn;
• ảnh hưởng đến chất lượng sản phẩm;
• gây lỗi khi strip đi qua các công đoạn tiếp theo.

Servo valve cho phép điều khiển dòng dầu thủy lực một cách liên tục, từ đó kiểm soát chuyển động của actuator.

MOOG G761 sử dụng thiết kế hai tầng với pilot stage và mechanical feedback nhằm đạt độ động cao, độ phân giải cao và hysteresis thấp.

---

6. MOOG G761-3033B dùng trong những ngành nào?

Không nên giới hạn sản phẩm này chỉ trong ngành thép.

Servo valve G761/761 được sử dụng trong các hệ thống máy công nghiệp cần điều khiển thủy lực chính xác. MOOG cũng liệt kê các ứng dụng công nghiệp như máy móc công nghiệp và ngành giấy; công nghệ servo-hydraulic của MOOG còn được sử dụng trong các hệ thống công nghiệp yêu cầu điều khiển vị trí, lực và tốc độ.

Các ngành khách hàng có thể tìm kiếm:

1. Sắt thép

• Nhà máy cán thép
• Hot rolling mill
• Cold rolling mill
• Steel strip processing
• Galvanizing line
• Skin pass mill

2. Sản xuất giấy

• Paper machine
• Hydraulic positioning
• Roll control

3. Dầu khí và năng lượng

• Hydraulic control system
• Turbine control
• Actuator control

4. Máy công nghiệp

• Hydraulic actuator
• Position control
• Force control
• Motion control

5. Nhựa và cao su

• Máy ép
• Máy gia công
• Hệ thống hydraulic positioning

---

7. Khi nào cần thay thế MOOG G761-3033B?

Đây là phần rất quan trọng để bắt khách hàng dự án.

Khách hàng thường không tìm:

“Tôi cần mua G761-3033B.”

Mà họ tìm:

“Van servo MOOG bị lỗi.”

“Thay thế servo valve G761.”

“MOOG servo valve repair.”

“Van hydraulic tracking bị hỏng.”

“Tìm van servo cho dây chuyền cán thép.”

Vì vậy có thể xây nội dung theo các tình huống:

Servo valve không đạt độ chính xác

Hệ thống hydraulic vẫn hoạt động nhưng actuator không giữ được vị trí hoặc xuất hiện sai lệch. Khi đó cần kiểm tra servo valve, hydraulic oil, filter, amplifier, feedback sensor và actuator.

Strip tracking không ổn định

Nếu strip liên tục dao động hoặc lệch khỏi vị trí mong muốn, cần kiểm tra toàn bộ vòng điều khiển thay vì chỉ thay van.

Servo valve phản hồi chậm

Một số nguyên nhân có thể liên quan đến dầu thủy lực bị nhiễm bẩn, filter, spool, nozzle-flapper hoặc các thành phần của servo valve.

MOOG khuyến cáo kiểm soát độ sạch dầu rất chặt chẽ đối với G761/761; tài liệu lắp đặt của hãng khuyến nghị mức sạch ISO 4406 tối đa 16/13 và khuyến nghị 14/11 để kéo dài tuổi thọ servo valve.

---

8. Cách chọn van thay thế MOOG G761-3033B

Khi khách hàng gửi yêu cầu thay thế, không nên chỉ gửi Model G761-3033B.

Nên yêu cầu khách hàng cung cấp:

• Model
• Type Code
• Serial Number
• Rated pressure
• Rated flow
• Control signal
• Hydraulic schematic
• Mounting dimension
• Hình ảnh nameplate
• Hình ảnh van thực tế
• Application
• Hydraulic oil
• Yêu cầu COC/COO nếu dự án cần

Đặc biệt, Type Code S63J0GA4VPL cần được đối chiếu khi báo giá replacement.

Điều này giúp giảm rủi ro giao nhầm servo valve có cùng dòng G761 nhưng khác cấu hình.

---

9. Mua MOOG G761-3033B ở đâu?

MOOG G761-3033B S63J0GA4VPL là linh kiện có giá trị tương đối cao và thường xuất hiện trong các hệ thống máy móc công nghiệp quan trọng.

Khi tìm nguồn cung, khách hàng dự án nên xác nhận:

• Hàng mới 100% hay hàng repair/refurbished
• Serial number
• Manufacturing date
• Country of origin
• Factory Certificate
• Certificate of Conformity nếu dự án yêu cầu
• Warranty
• Lead time
• Đúng Type Code
• Đúng cấu hình hydraulic

Đặc biệt với servo valve, không nên thay thế chỉ dựa trên kích thước bên ngoài. Các thông số hydraulic và electrical phải tương thích với hệ thống hiện hữu.
