Bộ truyền động điều khiển gió Siemens

Model: SQM50.264R2G3

 Đây là: Bộ truyền động (actuator) điều khiển gió/gas cho burner (lò đốt)

Công dụng

• Điều khiển van gió / van gas
• Dùng trong:
  • Lò hơi (boiler)
  • Lò đốt công nghiệp (burner)
  • Hệ thống HVAC, đốt nhiên liệu

Nó quay trục để:

• Mở/đóng damper (cửa gió)
• Điều chỉnh tỷ lệ gió – nhiên liệu

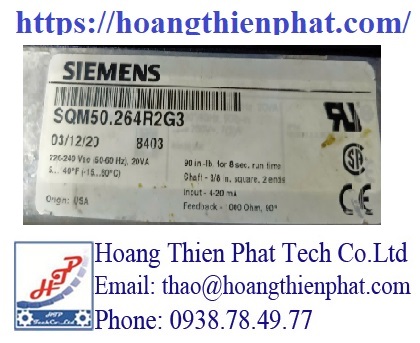

Thông số chính (trên tem)

• Điện áp: 220–240 VAC (50–60 Hz)
• Công suất: 20 VA
• Moment xoắn: 90 in-lb (~10 Nm)
• Thời gian chạy: 8 giây
• Tín hiệu điều khiển: 4–20 mA
• Feedback: 1000 Ohm, góc 90°
• Trục: vuông 3/8 inch

Kết luận

Đây là:

Actuator điều khiển burner cao cấp của Siemens

Dùng trong hệ thống đốt → không phải motor thường

Dòng SQM (phổ biến nhất – như cái bạn đang có)

SQM10 → nhỏ, đơn giản

SQM20 / SQM21 → nâng cấp, có phản hồi vị trí

SQM33 / SQM40 → công suất trung bình

SQM45 / SQM48 → phổ biến trong burner

SQM50 → mạnh hơn (bạn đang dùng dòng này)

SQM56 → tải lớn, công nghiệp nặng

Đặc điểm:

Góc quay 90° / 160°

Có cam điều chỉnh hành trình

Nhận tín hiệu:

• • ON/OFF
  • 3-point
  • 4–20 mA / 0–10V

Dòng SQN (compact – nhỏ gọn)

SQN30

SQN31

SQN70

 Đặc điểm:

Nhỏ gọn

Dùng cho burner nhỏ / dân dụng / bán công nghiệp

Tích hợp điều khiển đơn giản

Dòng SQX (hiệu suất cao – mới hơn)

SQX31

SQX61

 Đặc điểm:

Điều khiển chính xác cao

Tích hợp điện tử hiện đại

Dùng trong hệ thống đốt tối ưu (low NOx, tiết kiệm năng lượng)

Dòng SKP (cho van gas – liên quan hệ burner)

SKP15

SKP25

SKP55

Lưu ý:

Không phải damper actuator

Nhưng thường đi cùng hệ burner (điều khiển van gas)

Tóm tắt nhanh

Siemens có 3 dòng chính cho điều khiển gió:
